Màquines quadrades de forma lliscant i paviment de l'aeroport

Especificacions: AHT4000/AHT6000/AHT8000/AHT7500S

*: Opcionalment, l'amplada de pavimentació bàsica és de 2500 mm o 3500 mm, i l'amplada de paviment s'amplia en un interval de 250 mm o 300 mm.

És personalitzat pel client segons els requisits reals de la construcció.

**:opció 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 rpm;

opció2--TAD850VE, Volvo160kW/2200rpm.

***:opció -QSB6.7-C260-30, Cummins, 194 kW/2200 rpm

Tota la informació i les especificacions són correctes en el moment de la impressió i estan subjectes a canvis sense avís previ.

Característiques

一,Característiques de rendiment:

Les màquines de pavimentació de formigó AHT4000/6000/8500/7500S estan dissenyades amb accionament hidràulic complet, control centralitzat per ordinador amb capacitats de monitorització i autodiagnòstic en temps real i sistemes d'anivellament i traçat automàtics.

● VISTA GENERAL

Aquesta màquina innovadora, avançada i pràctica d'alt nivell és un equip especialitzat clau per a la construcció de paviments de carreteres i places de formigó i aeroports.

●PAVIMENTS DE FORMIGÓ MOLT FLEXIBLE

La pavimentadora de formigó lliscant pot pavimentar amb precisió paviments estàndard de carreteres de formigó amb una amplada de 3,0 m a 8,5 m i un gruix de fins a 450 mm.

●MECANISME DE COMPACTACIÓ DEL FORMIGÓ

La pavimentadora està equipada amb un accionament vibrador hidràulic. La pavimentadora ve de sèrie amb 14 connexions hidràuliques (opcionals: 9 o 18). Operacions simultànies d'escampat, raspat, vibració, apisonament i extrusió al mateix temps en pavimentar la capa de suport i la carretera de formigó.

●SISTEMA EFICIENT DE GESTIÓ DEL MOTOR

La configuració del mode ECO ajusta automàticament la potència del motor als requisits de rendiment actuals per garantir un consum de gasoil eficient en combustible i baixes emissions de soroll. Els AHT6000/8500/7500S estan equipats amb motors VOLVO TAD552VE/TAD851VE/TAD852VE, amb tecnologia de motor d'avantguarda i d'alt rendiment (potència de sortida de fins a 210 kW/290 CV) que compleix els estàndards d'emissions EC Stage IIIA.

●DISSENY DE MÀQUINA ROBUSTA i MOTLLE DE PAVIMENTACIÓ DURADERA

El disseny robust de la màquina garanteix una pavimentació consistent de formigó d'alt rendiment i uns resultats de pavimentació precisos fins i tot en condicions difícils del lloc. La pavimentadora pot ser compatible amb la sèrie de motlles mètrics de pavimentació de 8,5 m (o 9 m). La sèrie de 3,0 m a 8,5 m ve de sèrie amb una sola de desgast i es pot equipar amb un perfil de corona opcional.

●SISTEMA DE DIRECCIÓ I CONDUCCIÓ D'ALTA PRECISIÓ

Sistemes d'anivellament i traçat automàtics per garantir la planitud, la rectitud i la suavitat del paviment en els revolts de la carretera. El sistema de control intel·ligent i el sistema de direcció antilliscant per a un funcionament extremadament suau garanteixen la rectitud de la pavimentació de formigó precisa.

●ERGONOMIA I MANIPULACIÓ PERFECTES

La plataforma de l'operador dissenyada ergonòmicament presenta un concepte d'operació fàcil d'utilitzar i una visibilitat excepcional, que facilita la feina a l'operador. Accionament independent hidràulic complet, microordinador amb pantalla i capacitat d'autodiagnòstic. Disseny ergonòmic amb controls intel·ligents per a comoditat i facilitat d'operació.

●DISSENY DE MÀQUINA TOTALMENT MODULAR

El disseny totalment modular de la màquina permet modificar i actualitzar de manera flexible amb noves opcions segons els requisits de l'usuari. Les dimensions compactes i els requisits mínims de modernització garanteixen que la pavimentadora es pugui carregar fàcilment i transportar-se econòmicament. Depenent de la configuració, l'inseridor de la barra de tacs o el feix oscil·lant i el super suau poden romandre muntats a la màquina durant el transport.

AHT4000/6000/8000/7500SLes llambordes de forma lliscant estan dissenyades amb accionament hidràulic complet, control centralitzat per ordinador amb capacitats de supervisió i autodiagnòstic en temps real i sistemes d'anivellament i traçat automàtics.

Aquesta màquina innovadora, avançada i pràctica d'alt nivell és un equip especialitzat clau per a la construcció de ferrocarrils d'alta velocitat i carreteres de formigó.

● Les màquines de pavimentació de formigó AHT4150 /6000/8000/ 7500S són adequades per a la construcció de capa de suport de ferrocarril d'alta velocitat i carreteres de formigó.

● Operacions simultànies d'escampat, raspat, vibració, apisonament i extrusió al mateix temps en pavimentar la capa de suport i la carretera de formigó.

● Accionament independent hidràulic complet, microordinador amb pantalla i capacitat d'autodiagnòstic.

● Disseny ergonòmic amb controls intel·ligents per a comoditat i facilitat d'operació.

● Components clau importats per garantir la fiabilitat de la màquina i allargar la vida útil de la pavimentadora.

Característiques (9)

Motor Volvo / Cummins refrigerat per aigua, potent reserva de parell elevat,

baix consum de combustible, emissions d'acord amb el medi ambient europeu.

Freqüència súper alta, vibració forta, alta densitat de paviment de la part superior

Els sistemes d'anivellament i traçat automàtics garanteixen la planitud de la superfície i la rectitud de la carretera.

Controlat mitjançant dos cilindres hidràulics per controlar la quantitat de formigó que entra a la plantilla de conformació, que podria pujar i baixar completament o pujar i baixar independentment a l'esquerra o a la dreta.

Dos erugadors d'accionament hidràulic i el control de microordinador garanteixen una velocitat constant preestablerta, un correcte funcionament en línia recta i una direcció suau al voltant de les corbes

Disseny ergonòmic perfecte i concepte de funcionament

La plataforma de l'operador dissenyada ergonòmicament presenta un concepte d'operació fàcil d'utilitzar i una visibilitat excepcional, que facilita la feina a l'operador.

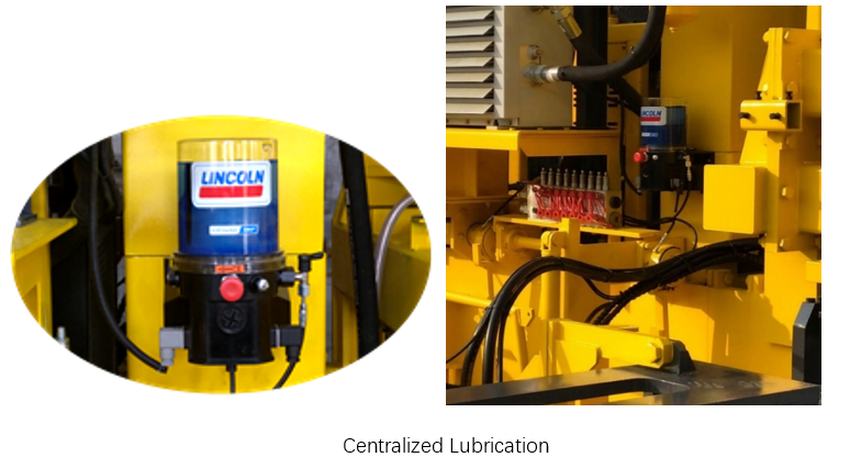

La lubricació centralitzada pot ser automàtica. Carregueu el greix de lubricació a components d'alta temperatura i motor, allarga el període de desgast de manera eficaç, millora considerablement la fiabilitat de la manipulació i l'alimentació.

EQUIPAMENT ESTÀNDARD O OPCIONAL

1. Vibradors hidràulics

La pavimentadora ve de sèrie amb 14 connexions hidràuliques per alimentar els vibradors hidràulics (9 o 24 disponibles opcionalment)

2. Insertors de barres laterals separats

Els inseridors de barres d'unió laterals a l'equipat a banda i banda insereixen automàticament barres d'unió per pavimentar els paviments de la carretera adjacent

3, Insertor de barra de corba longitudinal (només per a AHT8500/ SF7500S)

Les barres d'unió longitudinals s'insereixen automàticament per evitar que les lloses es separen a les juntes longitudinals.

4, opcional SUPER SMOOTHER

El super suau fet de material d'alta qualitat garanteix una qualitat superficial perfecta

5, insertador de feix oscil·lant opcional (només per a AHT7500S)

El feix oscil·lant d'alimentació excèntrica i resistent amb funció d'elevació automàtica quan la màquina s'atura pot eliminar qualsevol irregularitat a la superfície del paviment de formigó.

6, insertador DBI opcional (només per a AHT7500S)

L'extens insertador de barres de tac (DBI) muntat al marc de la màquina (només per a AHT7500S) té la funció d'inserció automàtica opcional que pot inserir la barra de tac a la posició exacta.

AVANTATGES DE LES PAVIMENTS LLIMINABLES DE LA SÈRIE AHT4000/6000/8500/7500S

1 . Motor potent

El potent motor garanteix un paviment de formigó efectiu en el rang òptim de potència i parell en tot moment.

2. Gestió del motor en mode Eco optimitzat per al rendiment

El mode ECO pot adaptar automàticament la potència del motor segons els requisits de rendiment per garantir una eficiència òptima del motor, un consum de dièsel econòmic i baixes emissions de soroll.

3. Concepte de funcionament estandarditzat, ergonòmicament optimitzat, tauler de control clarament organitzat

Amb la seva pantalla d'última generació i símbols clars i neutres en llenguatge, el tauler de control promou operacions productives in situ. El concepte operatiu estandarditzat i autoexplicatiu utilitzat en diversos models ofereix millors efectes de sinergia.

4. El fàcil accés als punts de manteniment i inspecció minimitza els requisits de manteniment.

5. Sistema de control de màquines d'alta qualitat El sistema de control de màquines d'alta qualitat que utilitza el programari propietari de ZJAR PAVING augmenta tant la seguretat operativa com la gamma d'aplicacions de la pavimentadora de forma lliscant.

6. SISTEMA DE DIAGNÒSTIC DEL SERVEIWDIAG

ZJAR PAVER, el sistema de diagnòstic de servei amb una interfície estandarditzada, permet als tècnics resoldre ràpidament els errors directament al lloc.

7. Sistema de control de pendent transversal

La innovadora tecnologia electrònica de control de pendent transversal desenvolupada per ARAN redueix significativament el temps de resposta de la màquina, donant lloc a l'efecte de pavimentació desitjat.

8. Ajust de velocitat (caminada de la màquina i regulació de velocitat)

L'ajust de velocitat assistit per ordinador de cada unitat de via individual permet complir les especificacions amb una precisió extrema, fins i tot quan s'asfalta en corbes.

9. Conversió ràpida durant el transport i transport fàcil

El mínim esforç necessari per convertir la pavimentadora durant el transport redueix el cost d'explotació. La maniobrabilitat i les dimensions compactes de la màquina faciliten el transport.

Directrius d'actuació:

Mantenir altament la cohesió de l'equip, donar un joc complet a l'esperit d'equip, prendre la innovació científica i tecnològica com una força motriu poderosa, donar un joc complet als avantatges tècnics, innovar mètodes de màrqueting, fer funcions especials i exquisides, fer que Zhenjiang Aran Machinery sigui un nivell superior.

Escenes d'aplicació:

Escenes de construcció de plaça i aeroport

Escenes de construcció de carreteres

Paviment lliscant amb superfície uniforme i bona compacitat

Formació d'un sol pas AHT8500 amb cantonada i vora bons i nets

El funcionament precís amb el sistema d'anivellament automàtic condueix a una gran uniformitat de la superfície del paviment.

En moltes regions del sud-est asiàtic, cal col·locar malles d'acer dins del paviment de formigó.

I alguns projectes requereixen que les barres d'unió longitudinals es col·loquin en cofres de formigó, que també es poden col·locar prèviament manualment.

Aplicació del mecanisme d'inserció automàtica de barres de tracció

Principi de funcionament:

El camió de formigó aboca la mescla de formigó davant de l'escampador; la pavimentadora avança a una velocitat determinada; el mecanisme de treball comença a funcionar. L'escampador de cargol separa el formigó apilat al llarg de les direccions esquerra i dreta i el distribueix uniformement davant de la placa de raspat. La placa de raspat temporal, amb l'alçada regulable hidràulicament, raspa el formigó de ciment fins al gruix de pre-pavimentació requerit. La vareta vibradora de conversió de freqüència vibra a una freqüència determinada per expulsar l'aire que es barreja amb el formigó durant la barreja i després per eliminar els porus.

Inici de l'obra

Escena de construcció de carreteres urbanes al sud-est asiàtic, on es van pavimentar la meitat del paviment de la carretera respectivament.

La millora de la qualitat de la construcció i de l'eficiència del treball va obtenir grans elogis dels propietaris locals

Escenes de construcció a l'Àfrica a Nigèria, Madagascar, Senegal i Maurici

Operació coordinada de pavimentació, aporta una alta eficiència de treball

Construcció de pavimentació, si cal evitar obstacles, es necessiten diversos encofrats de formigó senzills per completar la nova pavimentació.

Carretera de classe 1 a Puerto Princess, Filipines

Dues opcions de càrrega per al transport marítim:

No cal treure peces de gran mida com ara la pista d'oruga; màquina sencera enviada al contenidor de bastidor pla; quan es transporta al lloc de construcció, pot funcionar després de muntar un petit nombre d'accessoris, tal com es mostra a la imatge anterior.

Desmunteu la pista d'oruga de tot l'equip de la màquina en peces petites independents i poseu-les al contenidor respectivament. Quan es lliura al lloc de treball, hi ha molta feina de muntatge abans que es pugui posar en construcció.

Càrrega per al transport terrestre:

Càrrega de mercaderies per al transport terrestre: aixequeu la pavimentadora al remolc de la plataforma

Conduïu la pavimentadora al remolc de la plataforma des del marc de suport dedicat per a caminar muntat lateralment.

Transport per carretera de llarga distància amb remolc de forma plana

Servei post-venda:

Compromís de servei postvenda del producte

El fabricant garantirà la qualitat de l'equip durant un període de 12 mesos després del pagament (excepte consum habitual, peces del motor i consumibles). Durant el període de garantia, el Venedor garantirà totalment el funcionament de l'equip. Durant el període de garantia, si es produeix alguna fallada de qualitat o dany durant el funcionament de l'equip, el Venedor lliurarà les mateixes peces de recanvi a l'usuari per via aèria a càrrec del Venedor.

Un cop venuda la pavimentadora de formigó, un enginyer de servei professional d'una estació de servei mòbil nacional o estrangera s'enviarà al lloc de manera gratuïta per a la instal·lació, la posada en marxa i la formació tècnica durant un període de 15 dies a petició dels usuaris finals. El bitllet d'avió d'anada i tornada al lloc de treball i les despeses de transport local del personal de servei professional aniran a càrrec de l'usuari. A més, si es requereixen serveis tècnics addicionals per al projecte del comprador un cop finalitzada la posada en marxa i la formació tècnica, el venedor disposarà que el seu enginyer de servei allarga l'estada o realitzi una visita al lloc.

L'empresa continuarà optimitzant els productes i oferint una garantia de servei. Un cop rebuda l'avís del Comprador de demanda de servei, s'oferirà una resposta per escrit en un termini de 24 hores per proposar el mètode de tractament corresponent, i les peces s'enviaran al lloc de l'Usuari per aire o lliurament exprés en el menor temps possible, de manera que els nostres usuaris estrangers poden gaudir de serveis tècnics de tota la vida i subministrament de peces de recanvi.

Assegurament de la qualitat del procés productiu i de fabricació

Zhenjiang Aran Machinery Co., Ltd. és una empresa de fabricació professional de maquinària de carreteres. Se centra en la investigació i el desenvolupament de productes de maquinària de carretera durant més de 30 anys i ha acumulat una rica experiència en el disseny i la fabricació de maquinària de carretera. L'empresa té una forta força tècnica, una tecnologia de fabricació exquisida i una rica experiència de gestió. La tecnologia heretada dels productes originals de Zhenjiang Road Machinery Company, Zhenjiang Aran ha desenvolupat i millorat contínuament el rendiment i la qualitat del producte.

Seguint el principi de "Tot per als usuaris", l'empresa ofereix serveis de personalització d'equips segons les necessitats dels usuaris. A partir de la tecnologia estrangera avançada, combinada amb les condicions domèstiques reals de la construcció de carreteres, Zhenjiang Aran ha millorat i perfeccionat contínuament el seu disseny de producte i ha desenvolupat una sèrie de grups de productes d'equips de pavimentació i barreja. Mentrestant, l'empresa també ha dominat les habilitats per desenvolupar nous tipus de productes de construcció de carreteres. Amb la seva tecnologia líder, esperit innovador, qualitat fiable i garantia de servei, Zhenjiang Aran comercialitza els seus productes a tot el món. A la Xina, Àfrica, Europa de l'Est, Índia, Amèrica Llatina, Orient Mitjà, Rússia i el sud-est asiàtic, Zhenjiang Aran està ajudant a construir un futur bonic per al món.
